一、基本情況
獲獎項目名稱:懸索橋纜梁鞍索耐久性設計與智能建造關鍵技術
主要完成單位:中鐵山橋集團有限公司、江蘇省交通工程建設局、中鐵大橋勘測設計院集團有限公司、中交二公局華東建設有限公司、江蘇法爾勝纜索有限公司、鎮江藍舶科技股份有限公司、德陽天元重工股份有限公司、中鐵山橋（南通）有限公司
主要完成人:胡堯、邢揚、萬田保、趙軍、鄭華凱、艾國清、張志超、周克忠、王忠彬、劉志雄、吳瓊、鄒敏勇、馬浩鵬、王坤、黃安明
二、工程概況
龍?zhí)哆^(guò)江通道路線起自儀征境內的江北長江大堤，向南跨越長江，止于與338省道交叉處，路線全長4924.5米。其中大橋長1660米（主跨1560米+邊跨100米），北引橋長1330m，南引橋2146米，南岸接線長703.5m。

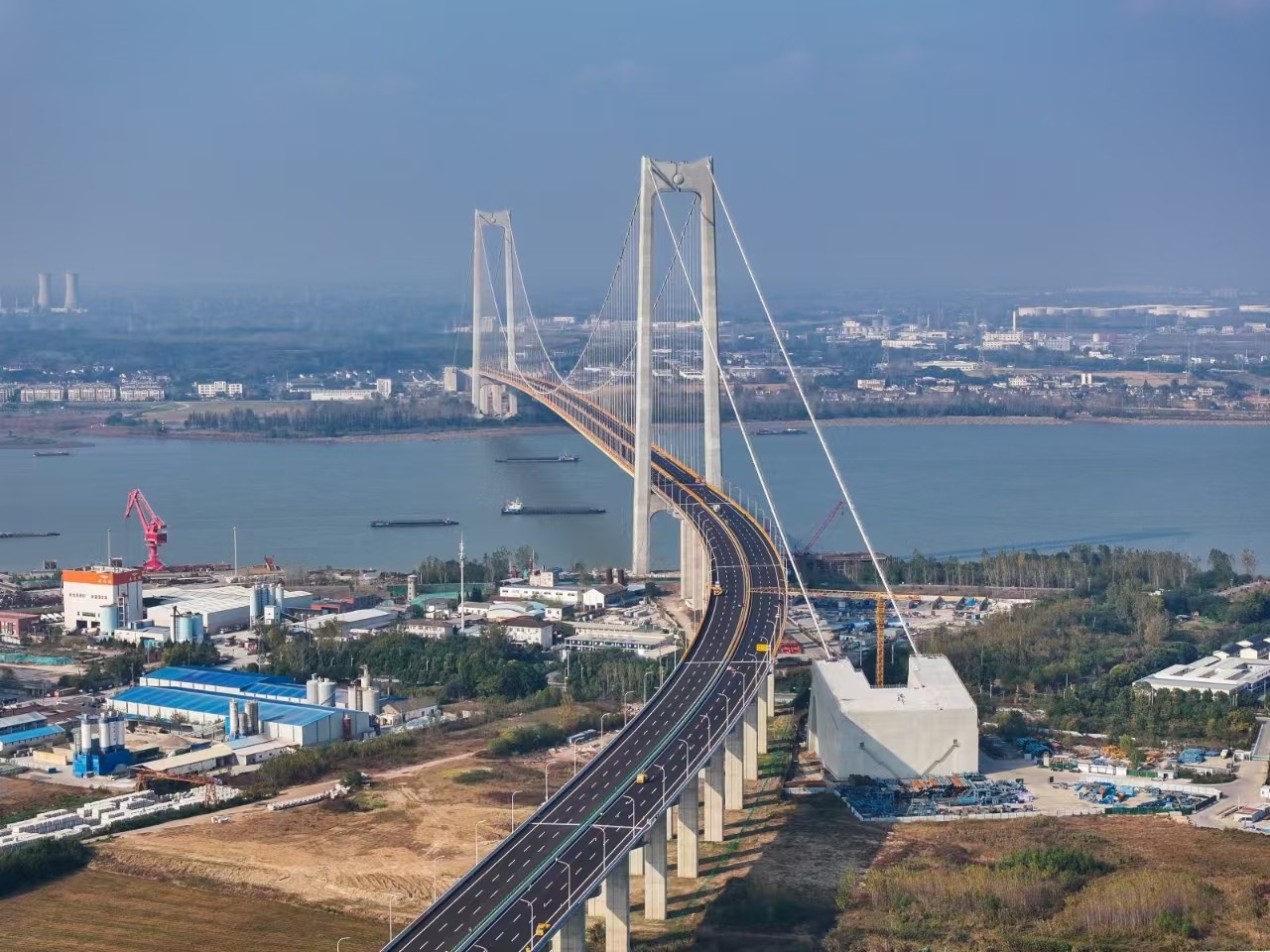

圖1 龍?zhí)哆^(guò)江通道跨江大橋航拍圖
龍潭過江通道是《江蘇省高速公路網規劃(2017-2035)》“十五射六縱十橫”高速公路網中S47儀征至祿口機場高速公路跨江段工程。其建設對策應長江經濟帶發展戰略，推動揚子江城市群、寧鎮揚一體化發展，提升南京首位度，加快構建綜合立體交通走廊，優化過江通道布局，完善高速公路網絡，促進城鎮化發展等具有十分重要的意義。
項目依托大跨度龍?zhí)堕L(zhǎng)江大橋懸索橋，在其關鍵構件（如主纜、鞍座、索夾）的耐久性以及纜、梁、鞍、索系統的高精度施工與控制、智能施工等方面形成系統性成果。
三、創新成果
（1）首次提出了主纜內部通干空氣除濕防腐的創新設計方案，研發了波紋狀金屬管復合管道，形成了主纜內部除濕系統設計方法；通過試驗?zāi)Ｐ兔鞔_了內部送氣式除濕工藝方案。

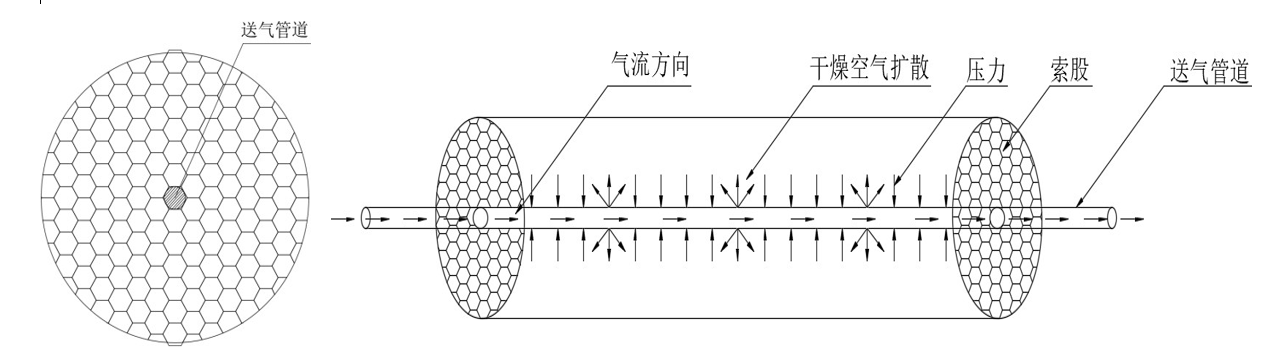

(a)送氣管道在主纜內部埋置橫斷面 (b)送氣管道在主纜內部埋置縱向示意
圖2 送氣管道在主纜內埋置示意圖

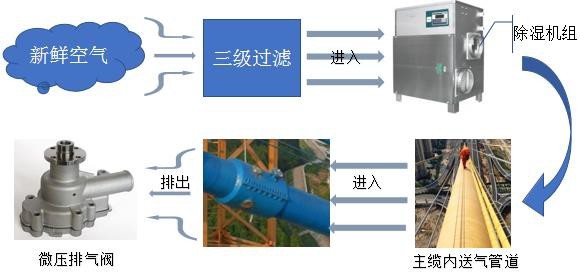

圖3 主纜內通干空氣除濕系統的送風流程圖
（2）首次研發了新型空間大轉角、抗拉彎耐久型吊索；提出了鞍座極限承載力設計控制基準，完善了鞍座結構設計理論；探明了懸索橋索夾-主纜接觸間作用機理；主纜錨固系統采用無級可調長度的新型鋼錨桿錨固體系，實現大橋服役期免更換、免維護。
（3）開展主索鞍鞍體主縱肋與鞍頭底面磨光頂緊預研試驗，研發精度控制技術，主筋板與鞍頭金屬接觸率最高達99.56%，遠超設計要求；研發了鋼箱梁智能焊接裝備，實現了鋼箱梁95%智能焊接；研發了鋼箱梁智能涂裝技術及裝備；自主研發專用自適應浮動打磨裝置及打磨程序系統，形成“機器人 + 專用工裝 + 智能系統”的全自主化智能打磨機器系統。

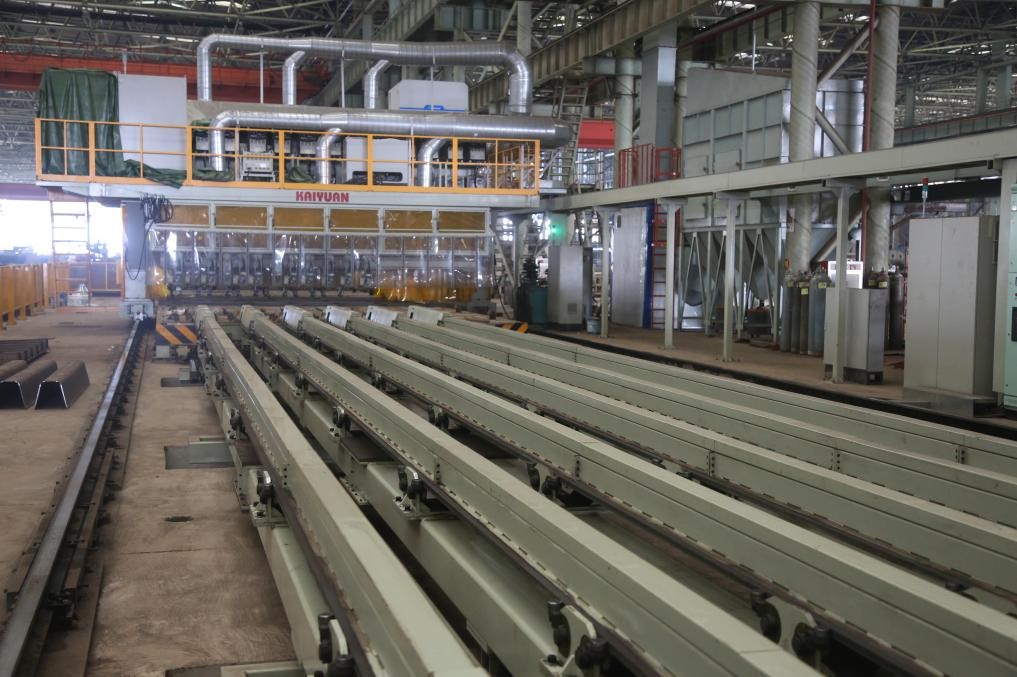

圖4 板單元組裝與內焊一體機床

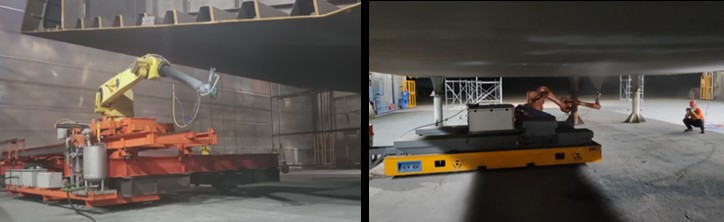

圖5 噴漆機器人作業圖
（4）國內首創小循環索股智能循環牽引系統，研發智能控制系統平臺；研發超大直徑主纜智能緊纜控制系統和裝備，實現主纜牽引過程實時監控、自動化控制；研發1500米級懸索橋智能控制系統平臺，實現跨纜吊機安全監控和實時預警以及吊裝過程中梁段姿態實時監控和自動糾偏。

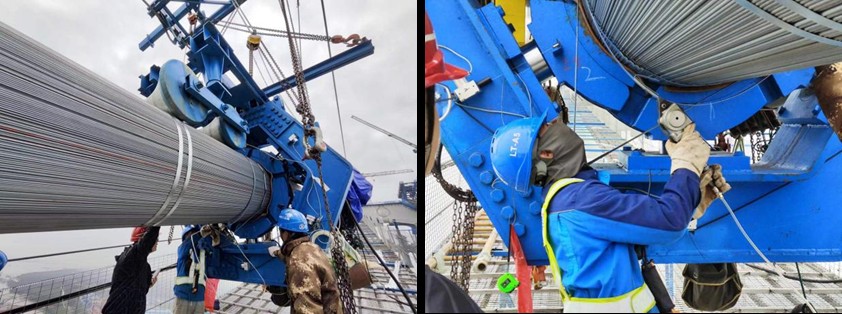

圖6 緊纜機施工
四、推廣應用情況
本科技成果吸收總結了龍?zhí)堕L(zhǎng)江大橋的研究成果，可推廣應用于懸索橋纜梁鞍索耐久性設計及智慧建造等方面，為將來橋梁跨徑的進一步超越提供前瞻性技術儲備。
其中主纜內部通干空氣的新型除濕系統，可廣泛應用于懸索橋主纜；PPWS小循環索股智能循環牽引系統，開發了智能控制系統平臺，實現索股智能化架設，可推廣至同類大跨度懸索橋架設工作。本項目成果還可推廣應用于跨度高、抗火要求高的懸索橋中，項目產品成功完成產業化，并在龍?zhí)堕L(zhǎng)江大橋中實現示范應用。通過鋼箱梁塊體智能制造技術、數字化虛擬預拼裝技術，鋼梁智能焊接監控系統及自動化焊接設備，提升了鋼梁大節段的焊接效率、自動化焊接水平，確保了施工的安全和質量，為今后類似工程的施工提供借鑒，推廣前景良好。
